Замена ремня вариатора на квадроцикле: пошаговая инструкция

На своей технике мы стараемся проверять состояние ремня примерно каждые 500–700 километров. Если квадроцикл регулярно ездит по грязи, болотам, глубоким бродам и крутым подъёмам, осматриваем вариатор чаще.

В среднем на наших квадроциклах необходимость замены может возникать примерно к 2 000 км пробега. Но это не фиксированный ресурс ремня: многое зависит от нагрузки, температуры, состояния шкивов и того, как эксплуатируется техника.

Интервал проверки и предельную ширину ремня уточняйте в руководстве именно вашей модели и года выпуска. Наши наблюдения о пробеге относятся к собственному парку и не заменяют регламент производителя.

Как понять, что ремень пора менять

Обычно проблемы с ремнём проявляются не сразу. Первые признаки можно заметить во время езды или при очередном осмотре вариатора.

• Проскальзывание. Двигатель набирает обороты, но квадроцикл разгоняется заметно хуже обычного.
• Рывки при трогании. Вместо плавного начала движения появляются толчки или вибрация.
• Запах перегретой резины. Особенно после затяжного подъёма или движения по глубокой грязи.
• Трещины и расслоение. На ремне появляются повреждения, отслоившиеся участки или торчащие нити корда.

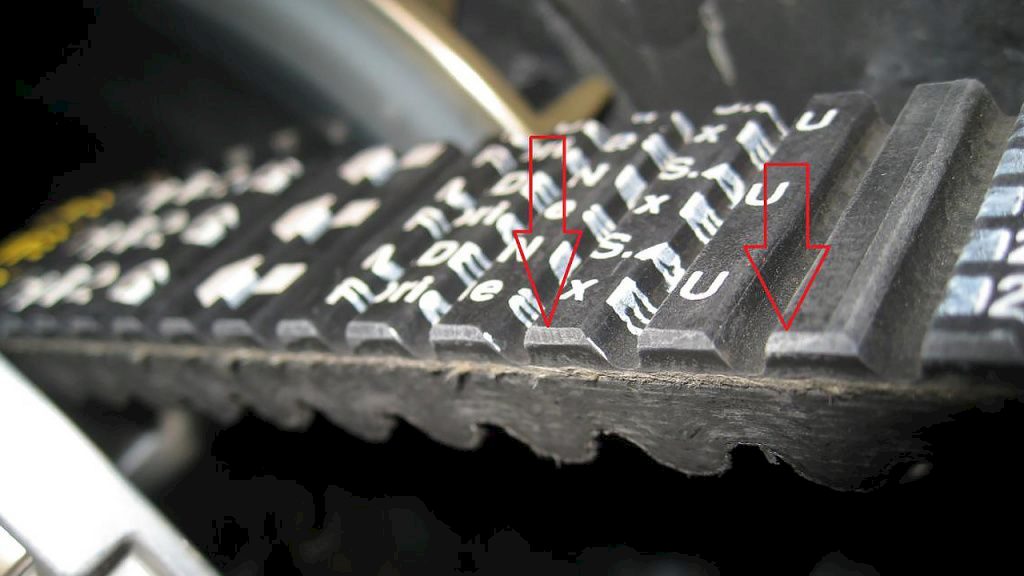

• Неравномерный износ. Ширина ремня на отдельных участках отличается, появляются проплешины и следы перегрева.

При осмотре стоит проверить боковые рабочие поверхности, зубчатую часть ремня и состояние корда. Измерьте ширину ремня и сравните результат с допустимым пределом износа для вашей модели.

Если ремень потрескался, начал расслаиваться или заметно потерял ширину, с заменой лучше не затягивать.

Для начала выясните точную модель квадроцикла, год выпуска и модификацию. Одинаковый объём двигателя ещё не означает, что у двух квадроциклов одинаковые ремни.

При подборе имеют значение длина, ширина, профиль, конструкция ремня и его совместимость со шкивами вариатора.

Мы предпочитаем выбирать расходник по оригинальному каталожному номеру, а уже затем искать замену среди проверенных производителей.

Оригинальные ремни и аналоги

На рынке представлены несколько известных производителей:

Mitsuboshi. Японский производитель приводных ремней, продукция которого встречается в каталогах запчастей мототехники, включая CFMOTO.

Bando. Ещё один крупный производитель ремней для различных видов техники. При покупке нужно сверять конкретный артикул, а не ориентироваться только на бренд.

Gates. Выпускает ремни для ATV и UTV, включая линейки G-Force и G-Force WorkHorse. У производителя есть отдельные рекомендации по установке и обкатке.

Ultimax. Бренд ремней для вариаторных трансмиссий квадроциклов, снегоходов и другой внедорожной техники.

При выборе аналога мы бы не советовали искать самый дешёвый ремень неизвестного производителя. Разница в стоимости может оказаться небольшой по сравнению с последствиями обрыва где-нибудь на середине маршрута.

Отдельно проверяйте продавца, особенно при покупке на маркетплейсах. Маркировка, упаковка и каталожный номер должны соответствовать приобретаемой детали. Если производитель предусмотрел проверку подлинности, воспользуйтесь ей до установки.

Примеры артикулов ремней для популярных квадроциклов

В таблице приведены номера из каталогов запчастей и перекрёстной применяемости. Перед заказом уточните артикул по VIN или заводскому каталогу вашей модификации. Особенно это касается моделей, которые выпускались на разных рынках и несколько раз обновлялись.

Для работы подготовьте новый ремень, набор головок и ключей, ветошь, средство для очистки рабочих поверхностей шкивов и динамометрический ключ.

Также может потребоваться специальный болт или приспособление для разжатия ведомого шкива.

На наших CFMOTO для доступа к вариатору используется обычный набор инструмента. Для работы с креплениями в зависимости от узла могут понадобиться головки на 8, 10, 19, 22 или 32 мм.

Важный момент — болт для разжатия ведомого шкива. На некоторых квадроциклах для этого предусмотрено специальное резьбовое отверстие, куда вкручивается подходящий технологический болт.

Размер и шаг резьбы зависят от конкретного вариатора. Сначала определите, какой инструмент предусмотрен конструкцией, и только после этого приступайте к работе.

Если планируете снимать сами шкивы, дополнительно понадобится инструмент для их удержания или демонтажа.

Подготавливаем технику и снимаем крышку

Ставим квадроцикл на ровную твёрдую поверхность, глушим двигатель, включаем стояночный тормоз и выключаем зажигание. Перед разборкой даём вариатору остыть и исключаем случайный запуск двигателя. Не запускаем двигатель со снятой крышкой вариатора.

Далее снимаем боковой пластик, закрывающий доступ к корпусу вариатора.

На наших CFMOTO для этого достаточно открутить три крепёжных болта. После снятия пластика открывается доступ к крышке вариатора.

Прежде чем разбирать корпус, тщательно очищаем его от грязи. Особенно внимательно проходим места соединения крышки с корпусом и пространство вокруг крепёжных болтов.

Здесь часто скапливается песок, который при неаккуратном снятии крышки может попасть внутрь.

Откручиваем болты по периметру и аккуратно снимаем крышку вариатора.

Обратите внимание на резиновую прокладку. Она отвечает за герметичность корпуса. Если прокладка повреждена, порвана или потеряла эластичность, перед сборкой её нужно заменить.

Как снять ремень вариатора без демонтажа шкивов

Это наиболее удобный вариант, когда требуется обычная замена ремня без полной разборки вариатора.

Находим ведомый шкив. Обычно он расположен сзади относительно ведущего шкива.

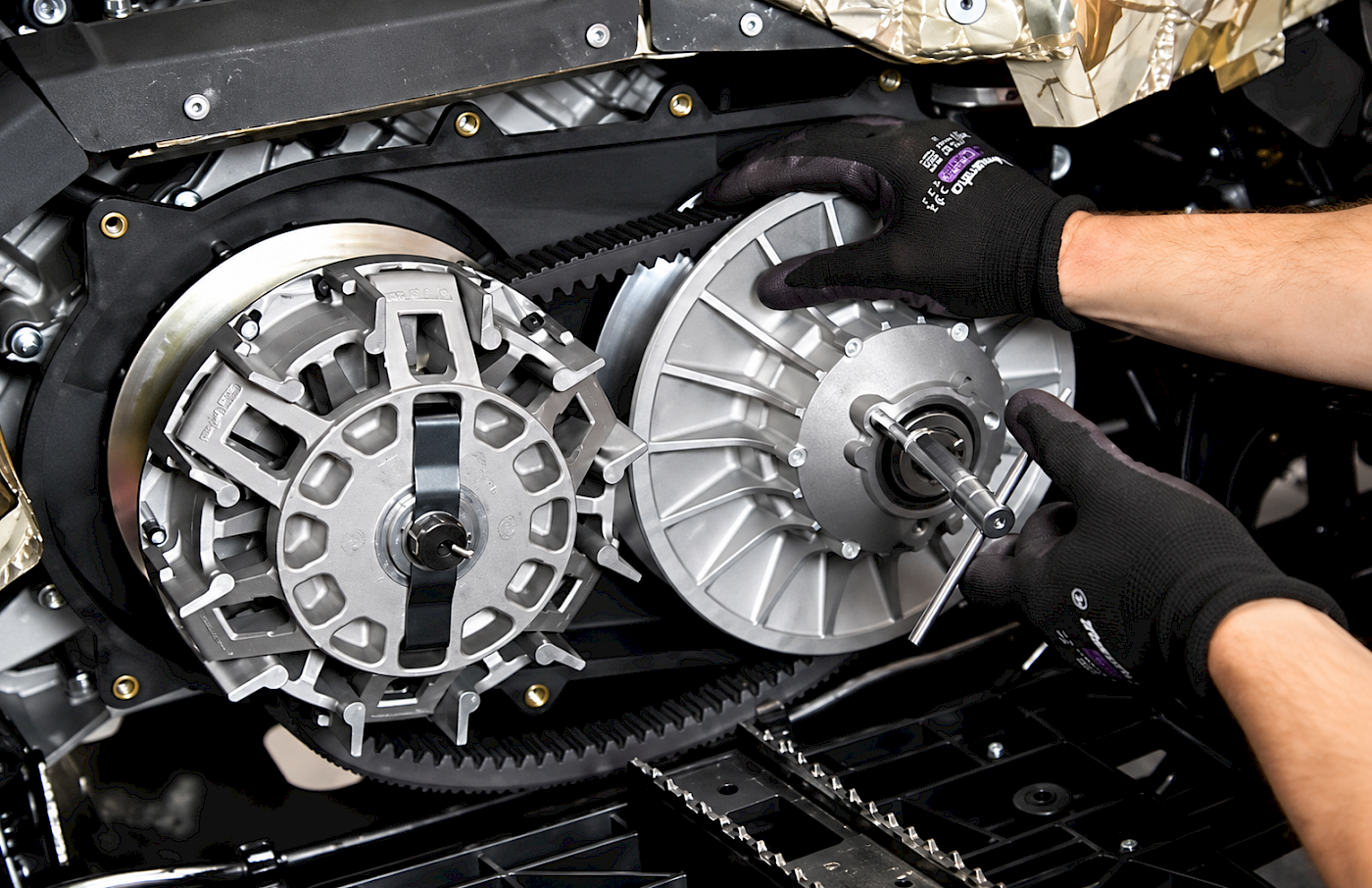

На некоторых конструкциях в ведомом шкиве предусмотрено технологическое отверстие с резьбой. В него устанавливается специальный болт-разжиматель.

При вкручивании болт воздействует на механизм шкива, раздвигая его тарелки. Ремень постепенно опускается глубже между ними, а его натяжение ослабевает.

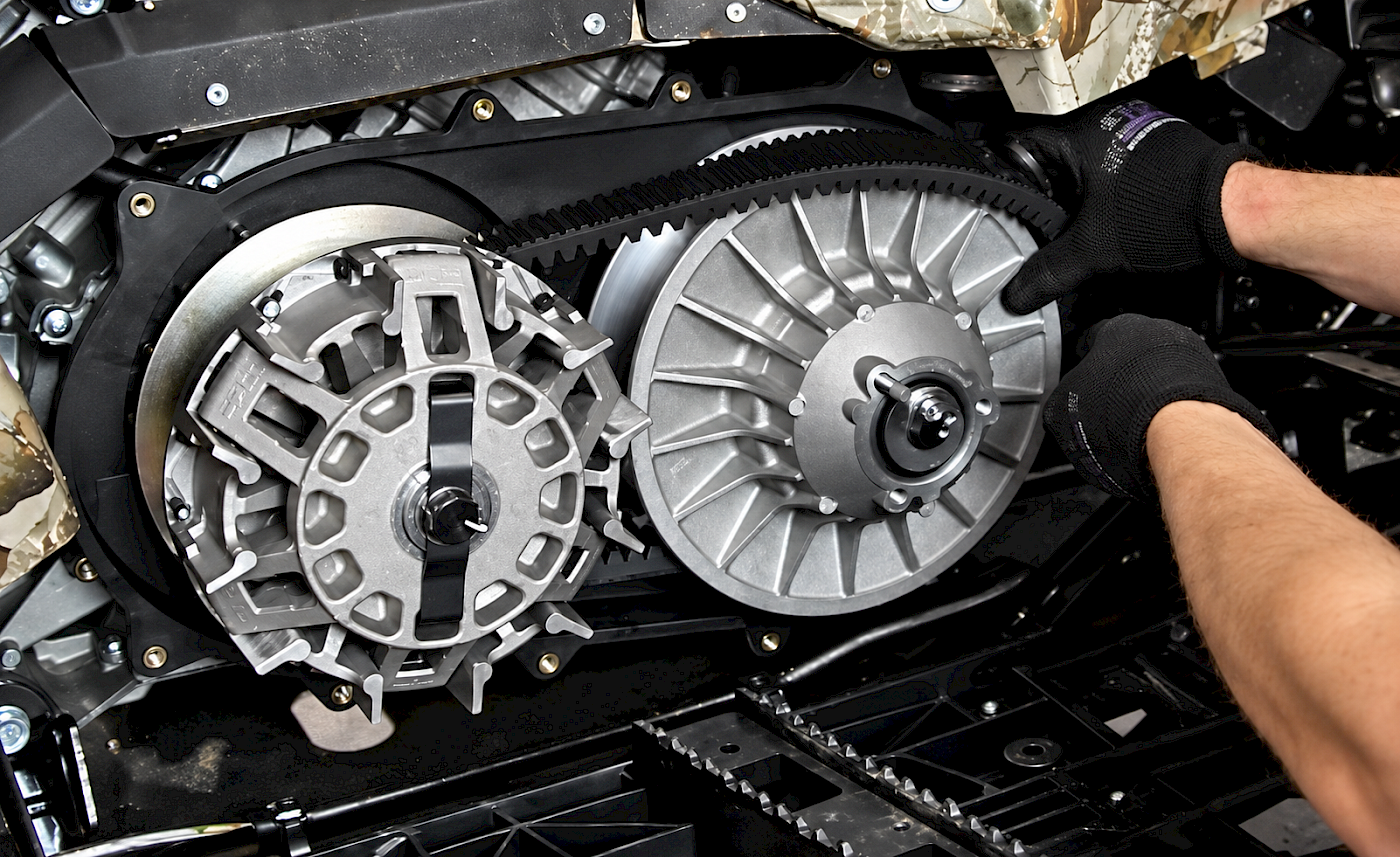

После ослабления натяжения ремень аккуратно выводят через край ведомого шкива, затем снимают с ведущего. Порядок уточняйте по сервисному руководству конкретного вариатора.

Не нужно пытаться силой перетянуть натянутый ремень через край шкива или поддевать его металлической отвёрткой. Так легко повредить рабочие поверхности и сам ремень.

Когда нужно снимать шкив целиком

Иногда обычного снятия ремня недостаточно. Например, если старый ремень порвался и его фрагменты попали внутрь вариатора либо при осмотре обнаружились повреждения других деталей.

В таком случае может потребоваться демонтаж ведущего или ведомого шкива.

Для этого используют соответствующий инструмент для фиксации, ослабляют крепление и снимают нужный узел в порядке, предусмотренном сервисным руководством.

При разборке можно осмотреть грузики, ролики, слайдеры, направляющие и другие детали вариатора.

Не советуем откручивать центральные гайки без подходящего инструмента. Если повредить резьбу, посадочную поверхность или сам шкив, простая замена ремня превратится в полноценный ремонт.

После снятия старого ремня обязательно убираем из корпуса скопившуюся резиновую пыль, грязь и остатки корда.

Особенно внимательно осматриваем рабочие поверхности шкивов — те самые металлические тарелки, между которыми проходит ремень.

Поверхности должны быть чистыми, без масляной плёнки, налипшей резины и следов загрязнений.

Производитель Gates рекомендует очищать контактные поверхности с использованием мягкой абразивной губки Scotch-Brite, а остатки загрязнений удалять спиртом или ацетоном, нанесённым на ветошь.

Очиститель тормозов для рабочих поверхностей шкивов Gates использовать не рекомендует. При обработке растворителем не заливайте сам механизм и его подвижные элементы.

Если заметны глубокие царапины, задиры или следы сильного перегрева, нужно проверить состояние самих шкивов. Установка нового ремня на повреждённые поверхности может привести к быстрому повторному износу.

Перед установкой ещё раз проверяем маркировку нового ремня.

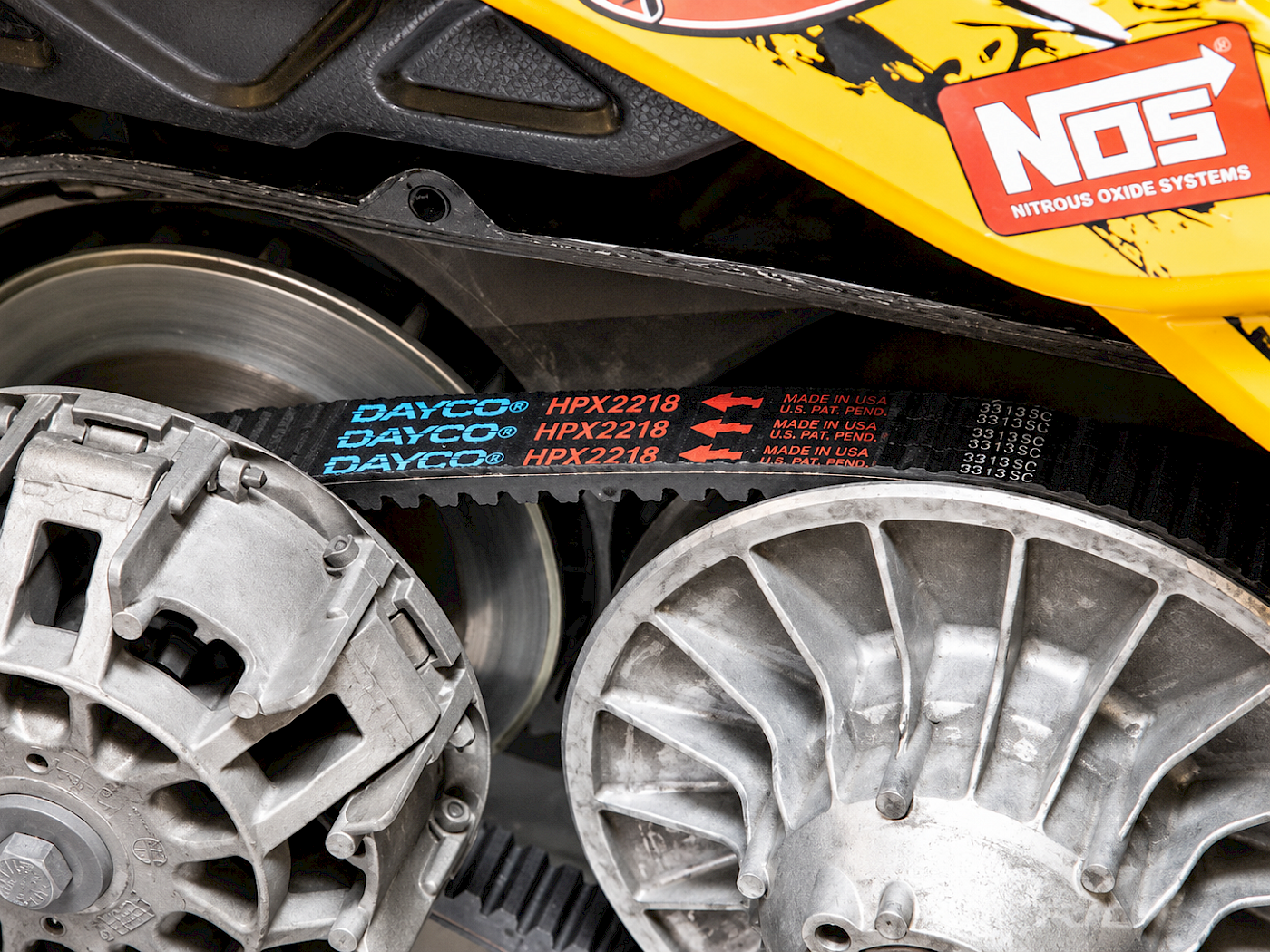

Если производителем предусмотрены стрелки направления вращения, устанавливаем ремень в соответствии с ними. Если стрелок нет, ориентируемся на инструкцию производителя ремня. Например, Gates рекомендует устанавливать свои G-Force так, чтобы надписи были читаемы с рабочей стороны.

Разжимаем ведомый шкив подходящим инструментом. В конструкции, показанной на фотографиях, ремень сначала заводят на ведущий шкив, затем — на ведомый, опуская его между раздвинутыми тарелками. Для вашего вариатора соблюдайте последовательность из сервисного руководства.

Когда ремень окажется на месте, убираем технологический болт и даём тарелкам ведомого шкива сомкнуться.

При выключенном двигателе аккуратно проворачиваем доступный шкив вручную на несколько оборотов, если конструкция позволяет это сделать. Так ремень занимает нормальное положение между тарелками.

После этого проверяем посадку ремня. Он не должен быть перекручен, зажат посторонними деталями или неправильно установлен относительно шкивов.

Перед установкой крышки проверяем, не осталось ли внутри корпуса посторонних предметов, инструмента или обрывков старого ремня.

Устанавливаем прокладку крышки в предусмотренное место. Следим, чтобы она не перекрутилась и не вышла из своего посадочного паза.

Крышку ставим ровно, после чего равномерно затягиваем крепёж по периметру.

Если во время работы снимались шкивы, их крепёж необходимо затянуть с моментом, указанным для соответствующего узла в сервисном руководстве.

Моменты затяжки центральных гаек, крепежа крышки и других элементов отличаются. Для правильной сборки используем динамометрический ключ.

После установки крышки возвращаем на место пластиковую облицовку и остальные снятые детали.

После замены ремня не стоит сразу выезжать на сложный грязевой маршрут и проверять квадроцикл на максимальной нагрузке.

В своём парке мы рекомендуем первые 50–100 километров проехать спокойно, без резких стартов, затяжных пробуксовок и попыток сразу дать полный газ.

Новый ремень постепенно прирабатывается к поверхностям шкивов. Во время обкатки важно избегать сильного нагрева.

У Gates для ремней G-Force есть отдельная процедура: два цикла движения с умеренной нагрузкой примерно по 20 минут, с полным охлаждением ремня между ними. Для конкретной серии время и условия могут отличаться: сверяйтесь с инструкцией к купленному ремню. Крышка вариатора во время обкатки должна быть установлена.

После обкатки можно возвращаться к привычному режиму эксплуатации, продолжая следить за поведением вариатора.

Если после установки появились рывки, сильная вибрация, запах перегретой резины или посторонние звуки, стоит повторно проверить состояние шкивов и правильность установки ремня.

С такой ситуацией мы тоже сталкивались во время проката.

После глубоких бродов, болот и затяжных водных участков вода может попасть внутрь корпуса вариатора. Особенно если квадроцикл не оборудован шноркелями либо вода поднялась выше штатных воздухозаборников.

При попадании воды ремень может начать проскальзывать. Двигатель набирает обороты, но тяга на колёсах заметно снижается.

Продолжать движение в таком состоянии, особенно в подъём или по глубокой грязи, не стоит: ремень нагревается, изнашивается и может порваться.

Как слить воду из вариатора

На многих CFMOTO предусмотрен дренаж вариатора. Расположение сливной пробки или дренажного резервуара уточняйте по руководству вашей модели: конструкции разных поколений отличаются.

Если после прохождения брода появились признаки проскальзывания, остановитесь в безопасном месте, заглушите двигатель и найдите сливную пробку.

Откройте предусмотренный изготовителем дренаж и дайте воде полностью стечь. Затем восстановите герметичность согласно руководству.

Дальнейшую просушку выполняйте по руководству конкретной модели: процедура и допустимые обороты могут отличаться. Не запускайте двигатель со снятой крышкой вариатора. Если вода смешалась с грязью или внутрь попал песок, одного слива недостаточно — требуется осмотр и очистка.

Если ремень продолжает проскальзывать, появляется вибрация или посторонние звуки, вариатор необходимо осмотреть и устранить причину неисправности.

Если квадроцикл оказался затоплен или есть вероятность попадания воды в двигатель, не запускайте его до проверки.

За время обслуживания прокатной техники мы выделили несколько привычек, которые помогают уменьшить износ ремня.

Используйте пониженную передачу при тяжёлой нагрузке. Особенно при движении по глубокой грязи, на крутых подъёмах, при буксировке и медленном преодолении препятствий. Если постоянно ехать с большой нагрузкой на повышенной передаче при маленькой скорости, вариатор сильнее нагревается.

Не допускайте длительной пробуксовки. Если квадроцикл застрял, не стоит бесконечно давить на газ в надежде выбраться. Так можно перегреть ремень и повредить вариатор.

Следите за охлаждением вариатора. Проверяйте воздухозаборники и отводящие патрубки, очищайте их от грязи, песка и засохших отложений.

Проверяйте герметичность корпуса. Повреждённая прокладка крышки или плохо соединённые воздуховоды повышают риск попадания воды и грязи.

Не забывайте про состояние шкивов. Новый ремень на сильно изношенных или повреждённых тарелках может быстро прийти в негодность.

И наконец, не пропускайте плановые осмотры. Чем раньше заметите трещины, неравномерный износ или следы перегрева, тем меньше вероятность столкнуться с обрывом ремня вдали от дома.

В GuardKvadro мы регулярно обслуживаем собственный парк техники: меняем масла, фильтры, ремни вариаторов и другие расходники, проверяем состояние трансмиссии и готовим квадроциклы к эксплуатации.

Если не хотите заниматься обслуживанием самостоятельно, можете обратиться к нам по вопросам диагностики и замены расходников.

Дополнительно рекомендуем наши инструкции:

• Замена моторного масла и фильтра CFMOTO 500 Basic
• Замена масла в переднем и заднем редукторах CFMOTO 500 Basic

• Gates: установка и обкатка ремней G-Force.
• Gates: особенности установки ремней вариатора.

Интервалы осмотра и наблюдения о ресурсе в этой статье — опыт собственного парка GuardKvadro. Артикулы, моменты затяжки и порядок обслуживания сверяйте с сервисным руководством вашей модификации.
